For at montere terminalen korrekt på væggen, skal følgende trin følges:
1. Afmontering af fod og bagplade
Terminalen leveres med en fod, der er beregnet til bordmontering.
For at kunne montere den på væggen, skal du:
Skrue bunden af terminalen, så foden fjernes.
Skrue bagpladen af, så vægmonteringsbeslaget kan monteres direkte på bagsiden.
2. Montering af vægmonteringsbeslag
Ved siden af terminalen finder du et vægmonteringsbeslag, som skal bruges til selve vægmonteringen.
Fastgør beslaget på væggen med passende skruer og rawplugs (afhængig af vægtype).
Sørg for, at beslaget sidder i vater og er solidt fastgjort.
3. Anbefalet monteringshøjde

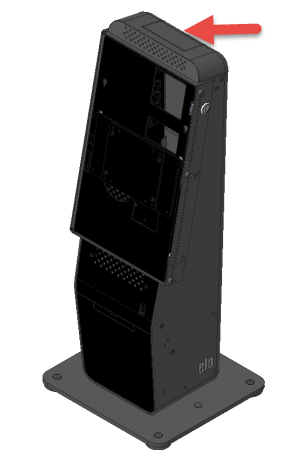

For optimal betjeningshøjde anbefaler vi, at toppen af bagsiden af terminalen monteres i en højde på 150 cm fra gulvet.
Dette punkt er markeret på nedenstående billede.
4. Kabelføring
Der er mulighed for at føre kabler på to måder:
Fra bunden: Standard, fx hvis strøm og netværk kommer fra gulv eller væg.
Fra toppen: Hvis du ønsker at føre strøm og netværk fra loftet, kan du fjerne topbeslaget og føre kabler ud herfra.
Vælg den løsning, der passer bedst til din installation.
5. Yderligere vejledning
Du kan finde den fulde monteringsvejledning fra producenten her:
https://docs.elotouch.com/UM600620.pdf
Guiden til vægmontering starter på side 61.
